Pour aller droit au but
- Joint à lèvre : assure une étanchéité dynamique entre un arbre tournant et son carter grâce à une lèvre souple maintenue par un ressort.
- Fuite d’huile : l’un des premiers signes de défaillance d’un joint spi, pouvant entraîner une usure prématurée des pièces mécaniques.
- Matériaux joints spi : le NBR est courant, mais le Viton est privilégié en environnement chaud ou agressif pour sa résistance supérieure.
- Choix joint spi : repose sur les dimensions exactes (d, D, B) et l’adaptation au fluide et à la température du poste.
- Joint spi rotatif : utilisé dans les moteurs, boîtes de vitesses et ponts, il prévient l’entrée de contaminants tout en retenant le lubrifiant.
Quand un moteur se met à suinter, on ne pense pas toujours au petit composant qui pourrait tout arrêter. Pourtant, une fuite d’huile tient souvent à un élément minuscule, presque invisible : le joint spi. Il est là, silencieux, entre l’arbre tournant et le carter, à retenir les lubrifiants comme un gardien fidèle. Et quand il lâche, c’est toute la mécanique qui peut en pâtir. Alors, comment éviter la casse ? En comprenant ce qui se passe sous le capot.
Comprendre le rôle crucial du joint spi en mécanique
Le principe du joint à lèvre rotatif

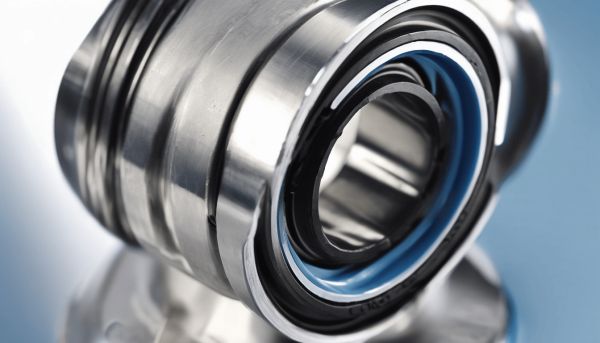

Le joint spi, ou joint à lèvre, fonctionne grâce à une géométrie simple mais ingénieuse. Une armature métallique rigide assure un ajustement parfait dans son logement, tandis qu’une lèvre en élastomère souple, maintenue par un petit ressort spiralé, épouse en permanence la surface de l’arbre tournant. Ce contact permanent permet de garantir une étanchéité dynamique, essentielle dans les zones soumises à une vitesse périphérique non négligeable.
La barrière contre les fuites d’huile
Le rôle premier du joint spi est double : retenir l’huile à l’intérieur du carter et bloquer l’entrée de la poussière, de l’eau ou de toute particule abrasive. Sans cette barrière, le lubrifiant s’échappe, et les pièces tournantes s’usent prématurément. Une propreté interne bien maintenue, c’est la clé d’une longévité optimale. Un joint défectueux, c’est souvent le début d’une dégradation en chaîne.
Applications courantes : de l’automobile à l’industrie
On le retrouve partout où un arbre tourne dans un boîtier fixe : au niveau du vilebrequin, de la boîte de vitesses, des roues, des ponts ou encore des compresseurs. Même sur les fourches de moto, le joint spi joue un rôle critique. Pour dénicher un véhicule fiable avec une motorisation parfaitement entretenue, on peut se tourner vers les annonces de ma-toyota-occasions-plus.fr. Ces modèles, souvent suivis à la lettre par des garages agréés, limitent les risques de fuites précoces grâce à un entretien rigoureux.
Comparatif des matériaux et des performances
| Matériau | Plage de température courante | Résistance aux fluides | Usage recommandé |
|---|---|---|---|
| Nitrile (NBR) | De -40 °C à +120 °C | Très bonne aux huiles minérales et graisses | Applications standard, moteurs et boîtes classiques |
| Fluorocarbone (FKM / Viton) | De -20 °C à +200 °C | Excellente aux huiles synthétiques, carburants, produits chimiques | Moteurs hautes performances, environnements agressifs |
| Silicone | De -60 °C à +180 °C | Moyenne, surtout en milieu sec | Étanchéité statique ou basse pression, peu utilisé en rotation |
Le choix du matériau dépend fortement des contraintes thermiques et chimiques du poste. Le NBR reste le plus répandu, à la fois économique et fiable. En revanche, sur des moteurs modernes fonctionnant à haute température ou utilisant des lubrifiants synthétiques, le Viton s’impose. Moins souple à froid, il offre une tenue exceptionnelle dans le temps. Le silicone, lui, n’est généralement pas adapté aux joints spi dynamiques, sauf cas très spécifiques. L’élastomère haute performance fait toute la différence dans les environnements extrêmes.
Guide pratique pour choisir et poser votre joint
- Nettoyer soigneusement le logement du joint pour garantir un ajustement serré
- Lubrifier légèrement la lèvre avec de l’huile propre avant montage
- Utiliser un tampon de montage adapté pour éviter tout désalignement
Identifier les dimensions exactes
Un joint spi est défini par trois cotes essentielles : le diamètre intérieur (d), le diamètre extérieur (D) et l’épaisseur (B). Une erreur d’un seul millimètre compromet l’étanchéité. Il faut donc toujours vérifier les marquages au dos du joint ou consulter une documentation technique. En cas de doute, mieux vaut mesurer à l’aide d’un pied à coulisse.
Préparer la surface de l’arbre
Avant de poser le nouveau joint, inspecter l’arbre de transmission. Une rayure, une corrosion ou un jeu anormal peuvent détruire la lèvre en quelques tours. Dans les grandes lignes, une surface lisse et propre est indispensable. À vue de nez, si l’arbre présente des stries profondes, il faudra le rectifier ou le remplacer.
Les erreurs de montage à éviter
Poser un joint spi de travers, c’est courir à l’échec. Utiliser un marteau sans tampon, ou pire, une pince, peut l’endommager irrémédiablement. Le bon réflexe ? Employer une douille ou un outil spécifique, calibré à l’empreinte du joint. Un petit geste, mais qui fait toute la différence. Et surtout, ne jamais forcer : si le joint résiste, c’est qu’il n’est pas bien aligné.
Signes d’usure et maintenance préventive
Détecter un suintement anormal
Une simple auréole huileuse sous le moteur ne signifie pas toujours une fuite critique. Mais quand les gouttes s’accumulent ou que l’huile coule le long du carter, le joint spi est probablement en cause. Attention aux faux positifs : parfois, c’est juste un bouchon de vidange mal serré ou un joint de cache culbuteur défectueux. Il faut observer l’origine exacte de la fuite. Si elle sort du carter de boîte ou du carter d’admission, le joint spi est en première ligne.
Impact de la chaleur sur le caoutchouc
Le caoutchouc vieillit avec la chaleur. Au fil des cycles thermiques, la lèvre durcit, perd son élasticité et ne suit plus parfaitement les micro-déformations de l’arbre. Résultat : elle laisse passer l’huile. Même sans fuite visible, un joint ancien peut être fragilisé. Dans les véhicules anciens ou très sollicités, une inspection régulière est une assurance contre la casse. On en parle ? Oui, un simple contrôle peut éviter une réparation bien plus lourde.
Les questions les plus habituelles
Peut-on utiliser de la pâte à joint à la place d’un joint spi ?
Non, la pâte à joint ne peut pas remplacer un joint spi. Ce dernier est conçu pour fonctionner en rotation, avec une lèvre souple maintenue par un ressort. La pâte, elle, est destinée à des assemblages fixes et ne résisterait pas à la vitesse de l’arbre.
Pourquoi voit-on apparaître des bagues en PTFE sur les moteurs récents ?
Les bagues en PTFE sont de plus en plus utilisées car elles offrent moins de friction et une meilleure résistance à l’usure. Elles s’intègrent bien dans les moteurs modernes, où chaque gramme de frottement compte pour l’efficacité énergétique.
Combien de temps faut-il attendre avant de redémarrer après la pose ?
Pour les joints spi classiques en caoutchouc, on peut redémarrer immédiatement après vérification du montage. En revanche, si la réparation implique des joints en PTFE ou des scellements spécifiques, il peut être nécessaire d’attendre quelques heures pour une stabilisation complète.
